特點
單電源輸入，電壓范圍: AC110V～220V
驅動電流1.2A/相到7.0A/相，16檔可調

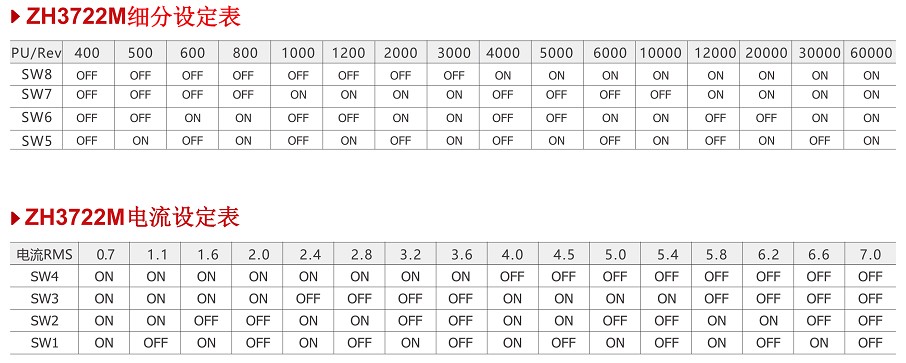

設有16檔等角度恒力矩細分，最高分辨率60000步/轉,其它細分可定制完成
最高反應頻率可達200Kpps
步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱
接口信號光耦隔離，信號電平5V～24V兼容
內部強電、弱電光耦隔離
工作溫度:-30℃～85℃
適配電機:三相86、110、130、150系列高壓電機
相位記憶功能（注:輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變為高電平時，驅動器自動恢復電機相位）。
帶電機電感量調節功能，適配電機發揮最大效能
典型應用
煙花包裝、拉鏈機、網機、灌膠機、石材雕刻、醫療設備、包裝機械、電子設備、廣告設備等自動化設備。在用戶期望低發熱、小噪聲、低振動、高平穩性、高精度的設備。

概述
ZH3722M為等角度恒力矩細分型驅動器，驅動電壓交流110V-220V，適配電流在7.0A以下，外徑86-130mm的各種 型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機低速運行平穩，幾乎沒有振動和 噪音，電機在高速時力矩大大高于兩相和五相混合式步進電機。定位精度最高可達60000步/轉。

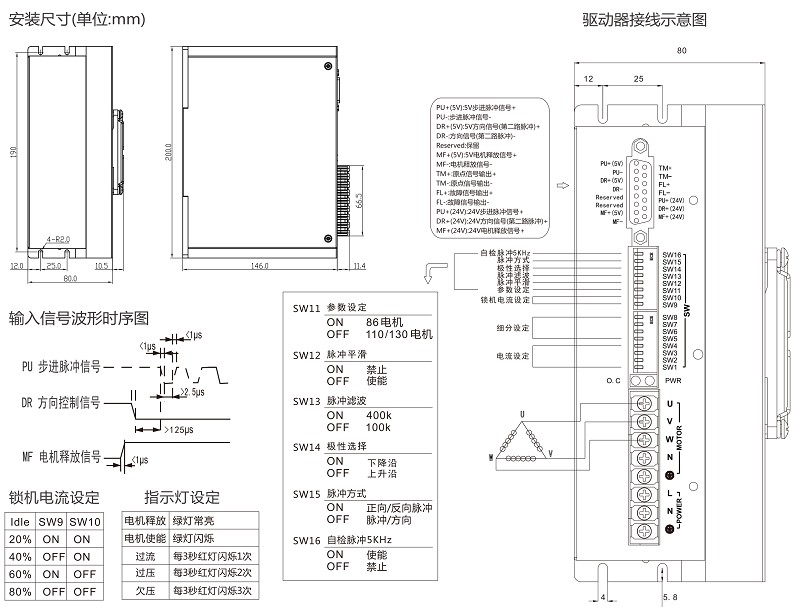

產品示意圖

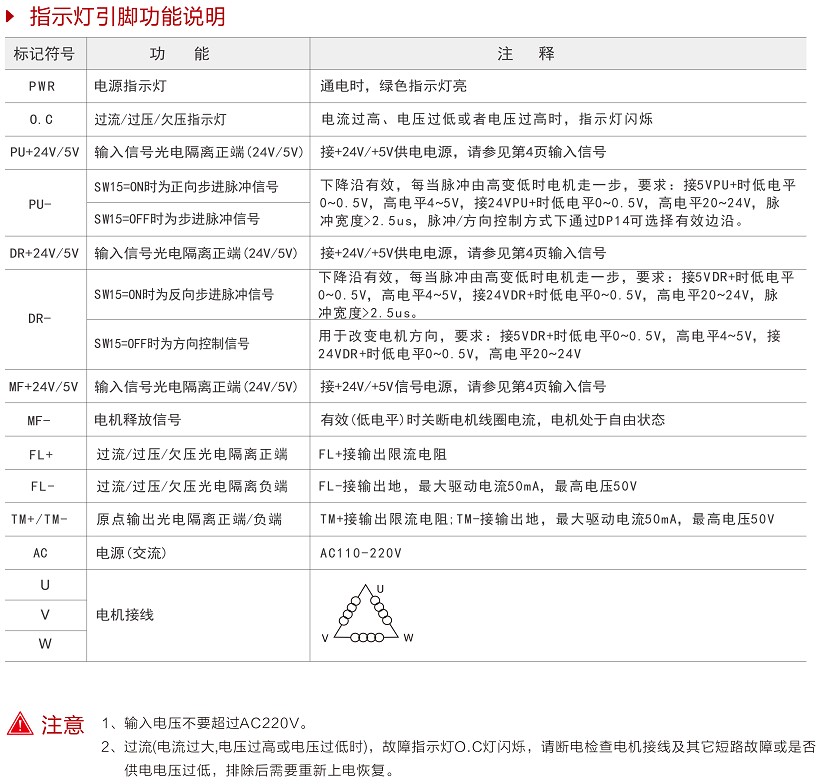

指示燈引腳說明
