特點
32位DSP數字處理技術
低振動，低噪聲，運行平穩
內置高細分和平滑濾波功能
上電自動適應電機參數功能
變電流技術使電機和驅動器低發熱
靜止時電流自動減半功能
可驅動4，6，8線兩相步進電機
光電隔離差分信號輸入（脈沖，方向和使能）
脈沖響應頻率為200KHz（最高為500KHz）

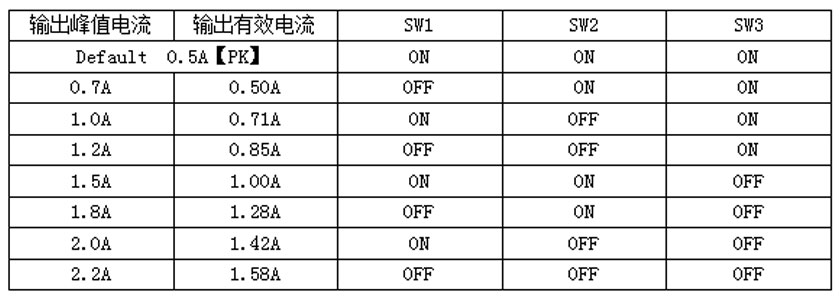

電流設定方便，可在0.1-2.2A（峰值）之間任意選擇

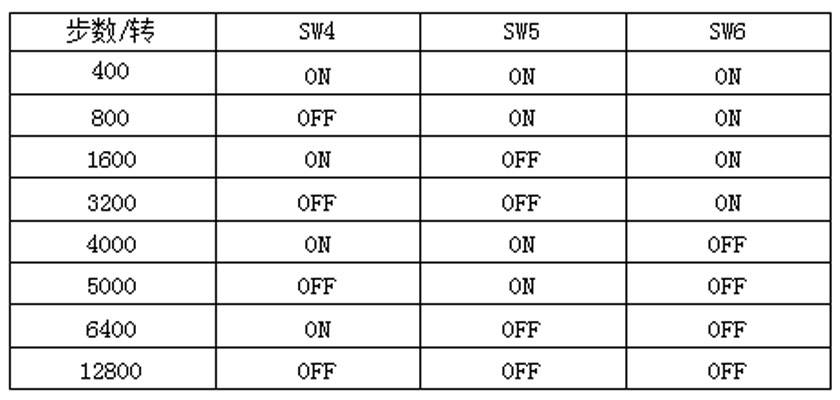

細分設定范圍為200-51200
具有過壓、欠壓、過流等保護功能
應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、醫療設備、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望低噪聲、低振動，低發熱和高速度的設備中應用效果特佳。
概述 ZHYT42是振合機電有限公司新推出的數字式一體步進驅動器，驅動器采用32位DSP數字處理技術，變電流技術，低發熱技術等技術設計完成，具有低振動，運行平穩，低發熱，高可靠性等優點。用戶可以通過串口設置驅動器200~25600內的任意細分和額定電流內的任意電流值輸出，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩，噪音超小。驅動器內部集成了上電自動適應電機的功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。
產品規格

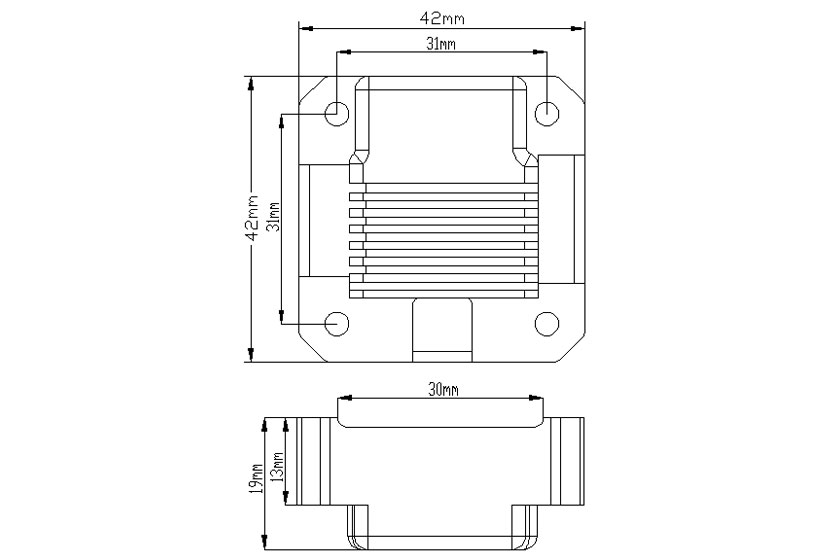

外形尺寸

注意事項：
當輸入電壓高于38VDC時，驅動器會停止工作。此時必須排除故障，重新上電復位。
當輸入電壓低于10VDC時，驅動器會停止工作。此時必須排除故障，重新上電復位。
當發生過流時，驅動器會停止工作。此時必須排除故障，重新上電復位。
由于驅動器不具備電源正負極反接保護功能，因此，上電前請?jiān)俅未_認電源正負極接線正確。正負極接反將導致燒壞驅動器中的保險管！
