特點
高性能、低價格

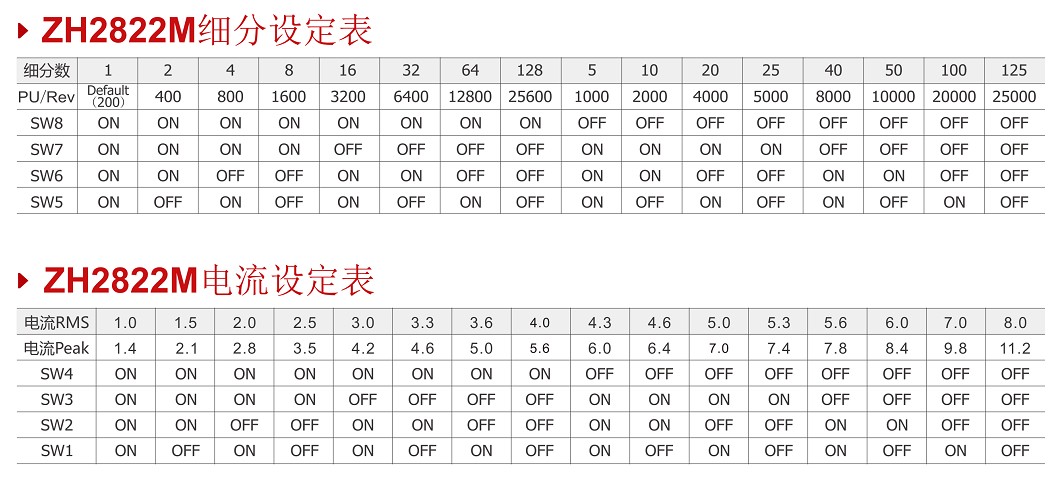

設有16 檔等角度恒力矩細分，最高分辨率40000 脈沖/轉
最高反應頻率可達500Kpps
步進脈沖停止超過100ms 時，線圈電流自動減到設定電流的一半
光電隔離信號輸入/輸出
驅動電流1.2A/相到7.0A/相分16 檔可調
單電源輸入，電壓范圍：AC110-220V
掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位）
I/O 信號,所有輸入信號均通過光電隔離，信號電平5～24V 電平兼容
脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定
電機電感量可調，發揮步進電機最大效能

典型應用 煙花包裝、拉鏈機、網機、灌膠機、石材雕刻、醫療設備、包裝機械、電子設備、廣告設備等自動化設備。在用戶期望低發熱、小噪聲、低振動、高平穩性、高精度的設備。

概述 ZH2822M是一款兩相高壓全數字步進電機驅動器，驅動器內部以DSP作為核心運動控制芯片，F(xiàn)PGA作為輔助元件，算法靈活、先進，采用專用霍爾電流傳感器，噪聲小、抗干擾性強，強弱電隔離，等特點，產品可靠性高，高速出力好，驅動器可驅動86、110、130、150系列高壓電機。

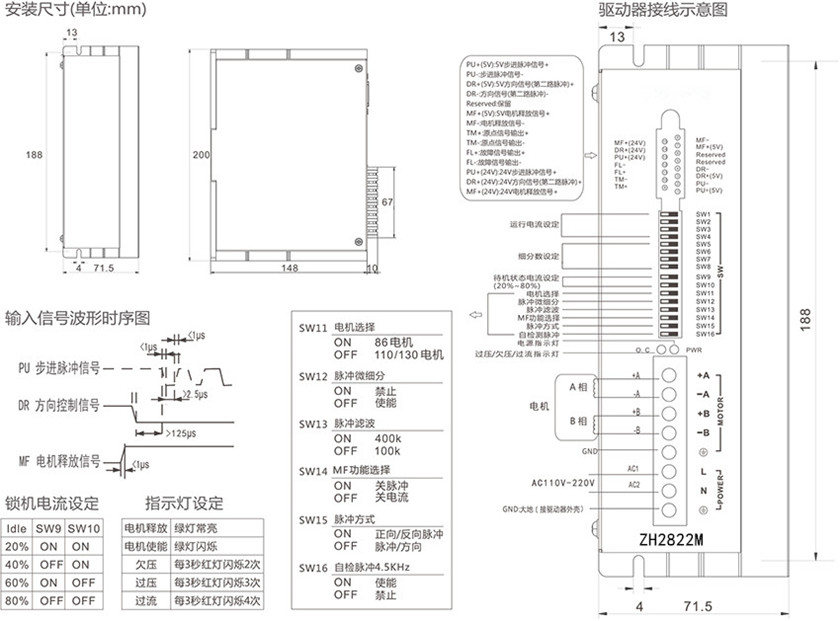

產品示意圖

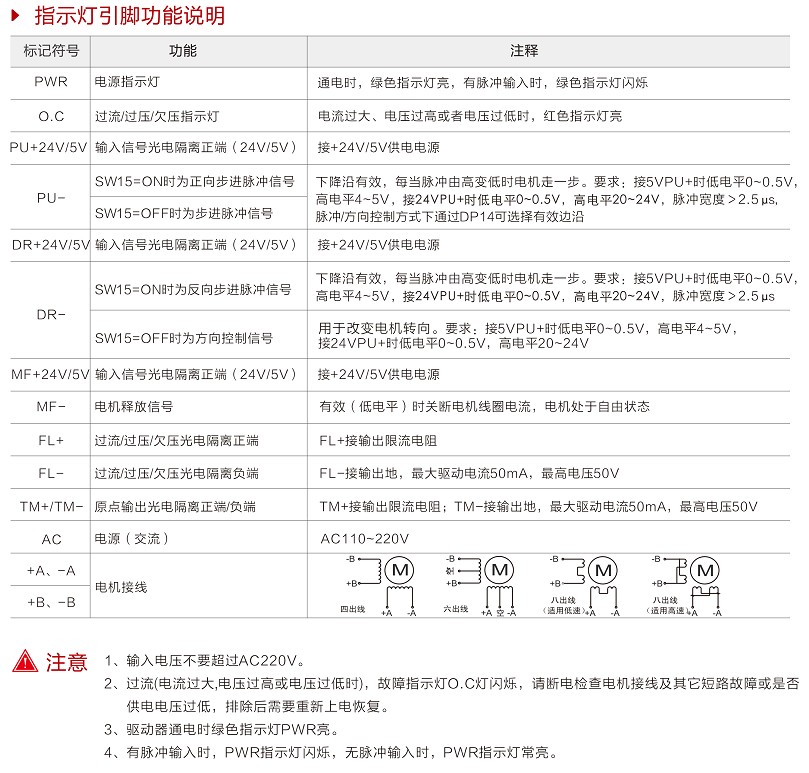

指示燈引腳說明
